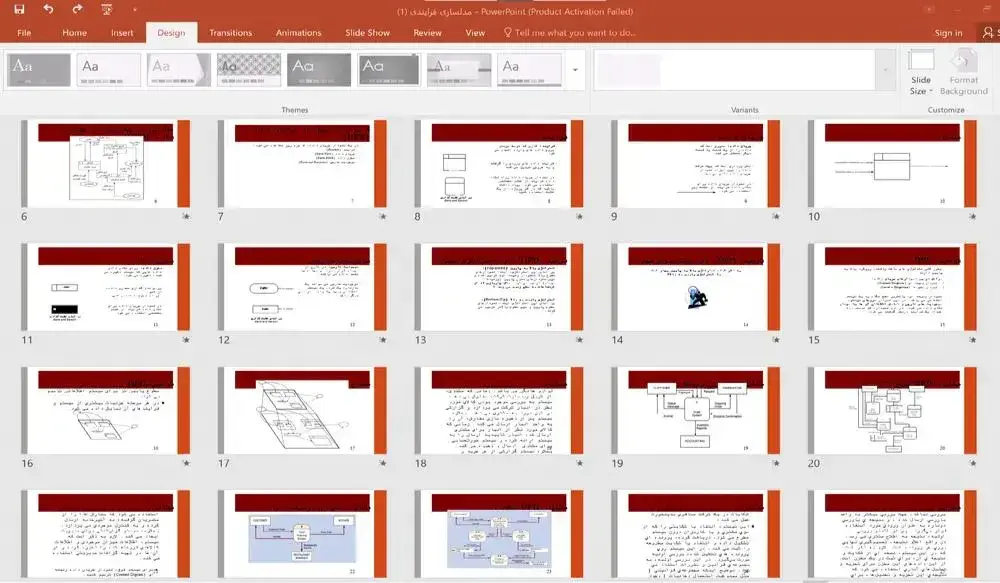

دانلود پاورپوینت مدلسازی فرآیند DFD با مثال‌های عملی برای سیستم‌های نرم‌افزاری؛ ۲۹ اسلاید قابل ویرایش همراه با تصاویر کاربردی، مناسب برای ارائه دانشجویی
- پیشنهاد مرتبط فایل افراز< کامپیوتر و IT
- فهرست
- تحليل و طراحی سیستم
- مدل و مدلسازی
- مدلسازی فرآيندی و نمودار جريان داده (DFD)
- مثالی از يک نمودار جريان داده (DFD)
- 4 جزء در نمودار جريان داده (DFD)
- (فرآيند)، (جريان داده)، (مخزن داده)، (موجوديت خارجی)
- ترسيم DFD: دو استراتژی مهم!
- ترسيم DFD
- مثال. نمودار زمينه ای
- مثال. DFD سطح 1
- اشتباهات رايج در ترسيم DFD
- تفکر سیستمی و نمودار جريان داده (DFD)
- تحليل و طراحی سیستم
تحليل سیستم، يک تکنيک حل مسئله است که سیستم را به اجزاء آن تجزيه کرده و به بررسی عملکرد و تعامل اجزاء با همديگر برای تحقق اهدافشان می پردازد.
طراحی سیستم، يک تکنيک مکمل (برای تحليل سیستم) در حل مسئله است که اجزاء سیستم را مجدداً در کنار هم قرار داده و سیستم بهبود يافته را ارائه می دهد.
می تواند شامل اضافه کردن، حذف کردن و يا تغيير اجزاء سیستم اوليه باشد.
- مدل و مدلسازی
مدل، بازنمايی و يا انتزاعی از واقعيت می باشد.
مدل ها را می توان به طرق مختلفی طبقه بندی کرد.
يکی از انواع طبقه بندی:
- فيزيکی (مثل ماکِتِ ساختمان)
- گفتاری (گفتار و يا نوشتار در مورد پديده ها)
- گرافيکی (مثل نقشه، DFD)
- رياضی (مثل مدل های برنامه ريزی خطی)
- مدلسازی فرآيندی و نمودار جريان داده (DFD)
مدلسازی فرآيندی، تکنيکی است که برای سازماندهی و مستندسازی فرآيندهای سیستم استفاده می شود.
يکی از رايج ترين انواع مدل های فرآيندی، نمودار جريان داده می باشد.
نمودار جريان داده (Data Flow Diagram): يک مدل گرافيک از سیستم است که حرکت داده بين فرآيندها، موجوديت های خارجی و مخازن داده درون سیستم را نشان می دهد.

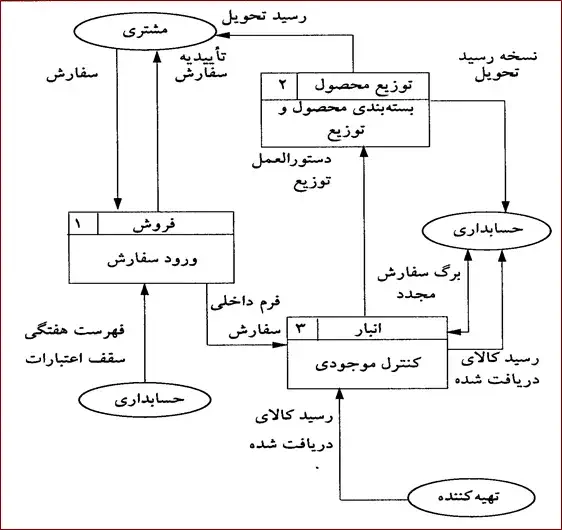

- مثالی از يک نمودار جريان داده (DFD)
- 4 جزء در نمودار جريان داده (DFD)
در يک نمودار جريان داده، 4 جزء زير مشاهده می شود:
- فرآيند (Process)
- جريان داده (Data Flow)
- مخزن داده (Data Store)
- موجوديت خارجی (External Entities)
- فرآيند
- فرآيند: کاری که توسط سیستم بروی داده های وارده انجام می شود.
- فرآيند داده های ورودی را گرفته و به خروجی تبديل می کند.
در نمودار جريان داده برای نشان داده فرآيند از علائم مختلفی استفاده می شود.
بياد داشته باشيد که در کل پروژه، از يک علامت استفاده کنيد.
- جريان داده
جريان داده: مسيری است که داده را از يک قسمت به قسمت ديگر منتقل می کند.
مثل برداری است که جهت حرکت داده را بين اجزاء نمودار جريان داده نشان می دهد.
در نمودار جريان داده برای نشان داده فرآيند از علامت زير استفاده می شود.
- مخزن داده
- مخزن داده: برای نشان دادن داده هايی که سیستم ذخيره می کند، ذخيره می شود.
- برای نام گذاری مخازن داده، از اسم (و نه فعل) استفاده کنيد.
در نمودار جريان داده برای نشان داده فرآيند از علائم مختلفی استفاده می شود.
- موجوديت خارجی
موجوديت خارجی: در خارج از سیستم قرار دارند و مبداء يا مقصد داده می باشند.
موجوديت خارجی می تواند يک سازمان، يک فرد، يک سیستم اطلاعاتی و يا يک واحد سازمانی ديگر باشد.
- ترسيم DFD: دو استراتژی مهم!
استراتژی بالا به پايين (Top-Down): بر اساس اين استراتژی، ابتدا نمودارهای سطوح بالا (نمودار زمينه ای) ترسيم شده و سپس نمودارهای سطوح پايين (جزئيات سیستم) ترسيم می شود.
مثل چتربازی که از ارتفاعات به سطح زمين می رسد!
استراتژی پايين به بالا (Bottom-Up): بر اساس اين استراتژی ابتدا نمودارهای سطوح پايين و سپس سطوح بالاتر ترسيم می شوند.
- ترسيم DFD: دو استراتژی مهم!
به نظر شما، استراتژی بالا به پايين بهتر است، يا استراتژی پايين به بالا؟
- ترسيم DFD
بطور کلی متدولوژی های ساخت يافته، رويکرد بالا به پايين دارند.
مراحل ترسيم نمودارهای جريان داده:
- نمودار زمينه ای (Context Diagram)
- نمودار سطح ها (Level n Diagrams)
نمودار زمينه ای، بالاترين سطح نگاه به يک سیستم اطلاعاتی می باشد.
در اين نمودار مرزهای سیستم، موجوديت های خارجی و تعامل اطلاعاتی آن ها با سیستم نشان داده می شود.
در اين نمودار، کل سیستم، به عنوان يک فرآيند در نظر گرفته می شود.
- ترسيم DFD
پس از ترسيم نمودار زمينه ای، نمودارهای سطوح پايين تر برای سیستم اطلاعاتی ترسيم می شوند.
در هر مرحله جزئيات بيشتری از سیستم و فرآيندهای آن نمايش داده می شود.
- مثال
شرکت A، يک شرکت توليدی در زمينه لوازم خانگی می باشد.
زمانی که مشتری، از طريق وب سايت شرکت، سفارش می دهد، سیستم به بررسی موجود بودن کالای مورد نظر در انبارِ شرکت می پردازد و گزارشی در اين مورد به مشتری می دهد.
به علاوه سیستم پس از ذخيره سازی سفارش، آن را به واحد انبار ارسال می کند.
زمانی که کالای مورد نظر از انبار برای مشتری ارسال شد، انبار تأييديه ارسال را به سیستم ارائه کرده و سیستم صورتحسابی برای مشتری ارسال و ذخيره می کند.
به علاوه سیستم گزارشی از هر خريد و صورتحساب ايجاد کرده و به واحد حسابداری شرکت ارائه می کند.
- برای سیستم فوق، نمودار جريان داده زمينه ای (Context Diagram) ترسيم کنيد.
- برای سیستم فوق، نمودار جريان داده سطح 1 ترسيم کنيد (راهنمايی: 5 فرآيند).
